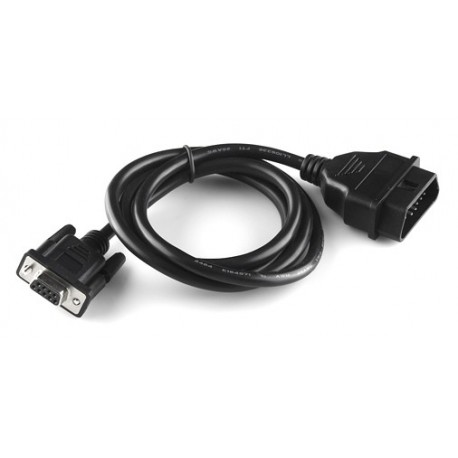

Cordon OBD II vers DB9 - Longueur 135 cm
CAB-10087
Disponible
17,40 €
TTC
14,50 € HT
Dont 0,02 € d'eco-participation déjà incluse dans le prix
Ce câble de longueur 135 cm env. permet de récupérer les signaux d'un port ODB-II afin de les restituer sur un connecteur SUB-D 9 broches femelle.
Ce câble de longueur 135 cm env. permet de récupérer les signaux d'un port ODB-II afin de les restituer sur un connecteur SUB-D 9 broches femelle. Attention ce câble ne permet pas de raccorder directement un port ODB-II sur le port RS-232 d'un ordinateur, mais simplement de récupérer les signaux afin de les appliquer sur une base de développement dotée d'une connectique SUB-D 9 broches.
| FDescription des broches | OBDII | DB9 |
| J1850 BUS+ | 2 | 7 |
| Chassis Ground | 4 | 2 |
| Signal Ground | 5 | 1 |
| CAN High J-2284 | 6 | 3 |
| ISO 9141-2 K Line | 7 | 4 |
| J1850 BUS- | 10 | 6 |
| CAN Low J-2284 | 14 | 5 |
| ISO 9141-2 L Line | 15 | 8 |
| Battery Power | 16 | 9 |
