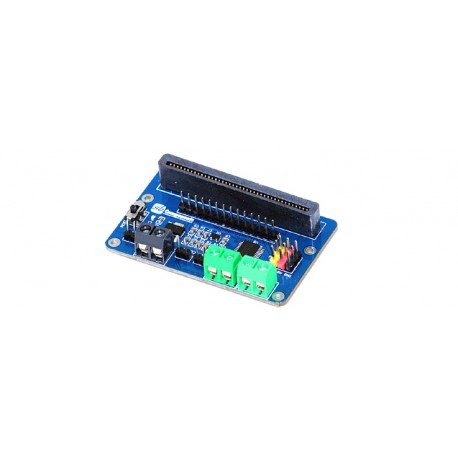

Commande de moteur et servomoteur pour carte microbit

Basé sur un TB6612FNG, cette carte permet de piloter jusqu'à 2 moteurs CC (6Vcc à 12Vcc) et 3 servomoteurs (non inclus) simultanément avec un courant de sortie de 3A max. à partir d'une carte micro:bit V1 ou V2 (à ajouter).

La carte dispose d'un connecteur Edge (pour enficher votre carte micro:bit).

L'alimentation ainsi que le raccordement des vos moteurs pourra se faire au choix depuis des borniers à vis ou des connecteurs mâles 2 broches (au pas de 2,54 mm).

Trois rangées de 3 broches mâles (au pas de 2,54 mm) permettent de disposer de sorties PWM (5Vcc) pour le pilotage de vos servomoteurs

Tous les port d'E/S (niveau 3,3Vcc) de votre carte micro:bit sont également disponibles sur un connecteur mâle sur une rangée de 14 broches au pas de 2,54 mm.

La carte dispose également d'un interrupteur M/A avec led d'état.

Attention votre source d'alimentation devra être capable de fournir au minimum 3A.




Caractéristiques:

• Alimentation (moteur et servomoteurs): 6Vcc à 12Vcc max. (à prévoir)
• Avec interrupteur M/A et led d'état
• Drivers TB6612FNG
• Sorties pour servomoteurs (PWM) 5Vcc
• Courant de sortie 3 A max.
• Connecteur Edge pour recevoir une BBC micro:bit (non livrée)
• GPIO* accessibles sur un connecteur mâle 1 rangée de 14 broches (pas 2,54 mm)
• Raccordement alimentation sur bornier à vis ou connecteur mâle 2 broches (pas 2,54 mm)
• Raccordement des moteurs sur borniers à vis ou connecteur mâle 2 broches (pas 2,54 mm)
• Raccordement des servomoteurs sur connecteur 3 broches mâles (pas 2,54 mm)
• Dimensions: 65 x 41 mm



* Niveau logique 3,3 Vcc

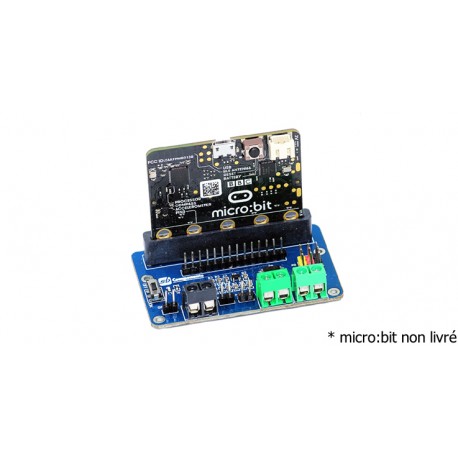

La carte est livrée seule, sans module BBC micro:bit , ni servomoteur, ni moteur, ni alimentation qui seront à ajouter
