Starter Kit pédagogique Analyseur Logique pour carte Arduino

Ce starter-kit analyseur logique pour Arduino vous permettra de réaliser des projets d'expérimentations tout en effectuant des analyses des signaux (idéal pour étudier des signaux comme le bus I2C, le bus SPI, etc...).

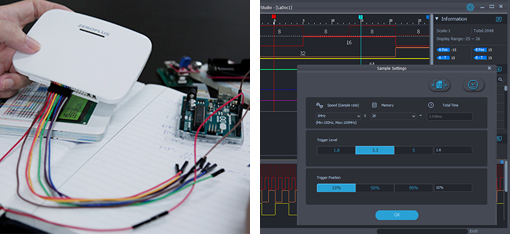

Le puissant logiciel (en Anglais) fonctionnant sur PC, couplé à l'analyseur logique vous permettra d'effectuer vos différentes mesures (grâçce à plus de 80 protocoles de décodage gratuits).

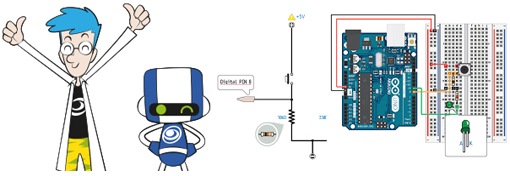

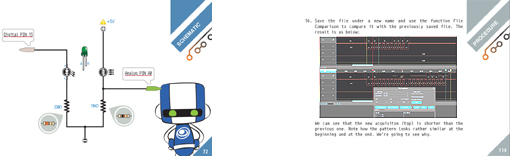

La documentation du starter-kit (120 pages) représente de façon très précise et explicite 10 montages à réaliser à l'aide de schémas clairs et détaillés (cette documentation n'est disponible qu'avec le starter-kit).

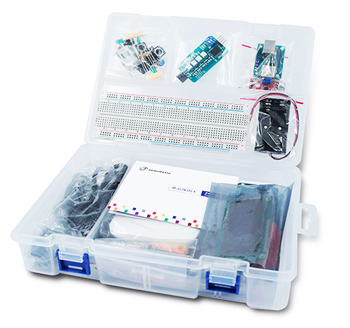

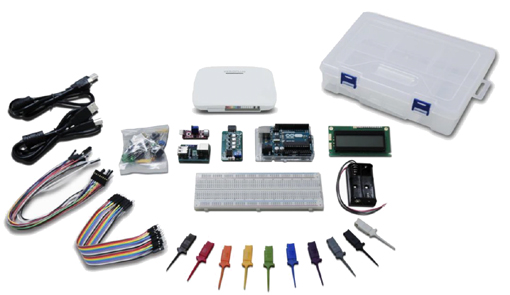

Contenu:
1 x Analyseur logique "LAP Educator"
1 x carte Arduino® UNO R3
1 x Afficheur LCD 2x16 caractères
1 x Module à 4 Leds RGB à commande I2C
1 x Module USB Bridge
1 x Module capteur de son
10 x Sondes de mesures avec grip-fil
1 x Coupleur de piles 2xAA (piles non livrées)
2 x Câble USB A-B (un pour l'Arduino, l'autre pour l'Analyseur)
10 x Straps flexibles femelle/femelle (pour l'analyseur)
20 x Straps flexibles mâle/mâle (pour Arduino / breadboard)
1 x Plaque d'expérimentation (Breadboard)
1 x moteur CC 3V
5 x LED
1 x LDR (photorésistence)
2 x Condensateurs 104 µF
1 x Transistor NPN BC337
1 x Capteur de température LM335
4 x Boutons poussoirs
1 x Potentiomètre 10Kohms
1 x Diode 1N4148
10 x Résistances (4x 10Kohms / 2x 2,2Kohms / 4x 330 ohms)
1 x Guide d'expérimentation
1 x Boite re rangement


Caractéristique de l'analyseur logique:
Nombre de voie: 8
Fréquence d'échantillonnage: 100MHz (internal Timing) / 75 MHz (External State)
Mémoire/canal: 2 / 16 / 32 kb
Max. compr. ratio: 256
Canaux Trigger: 8
Trigger Events: Pattern / Edge
Pre/Post Triggering: OUI (choisi de 0-100% pre-trigger data)
Trigger Seq. Levels: 1
Trigger Out: OUI (send a trigger signal that sets off another instrument)
Bande passante: 75 MHz
Plage: -6V à + 6V
Précision: ± 0,1V

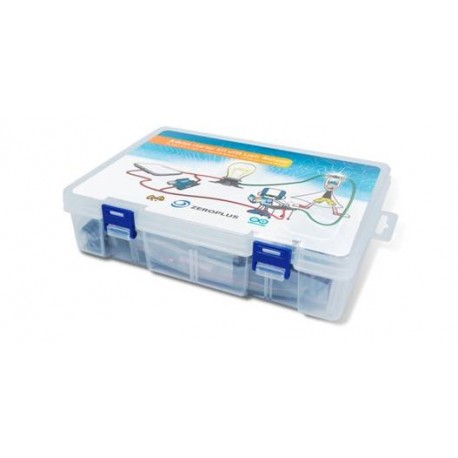

- L'ensemble est livré dans une malette de transport en plastique avec un guide d'expérimentation (en Anglais)



Configuration PC requise:
Système d'exploitation supportés: Windows 7 / 8.1 / 10
CPU: 1GHz minimum (2GHz conseillé)
Espace libre sur Disque Dur: 500 MB minimum (1GB conseillé)
2 port USB de libre (USB 1.1 ou supérieur)
Résolution minimale: 1024 x 768
